圓管帶式輸送機產品概述

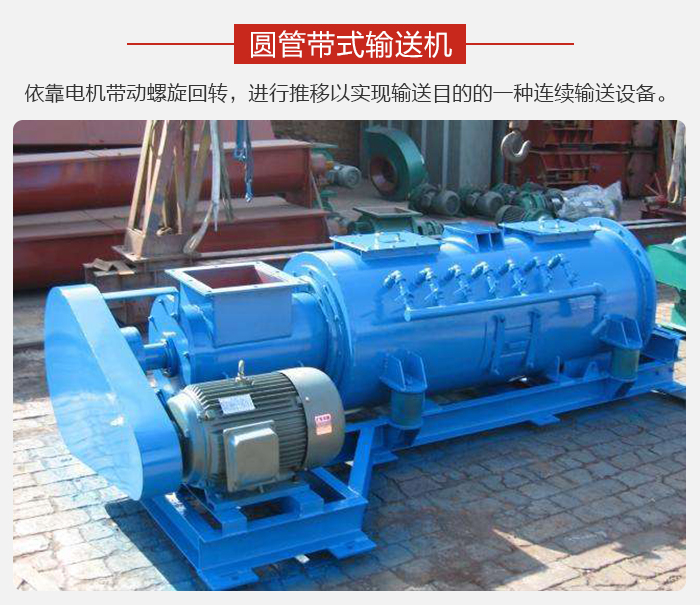

圓管帶式輸送機是依靠電機帶動螺旋回轉，對物料進行推移以實現輸送目的的一種連續輸送設備，可以水平、傾斜、垂直輸送粉末、顆粒及小塊狀物料。具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸等優點。

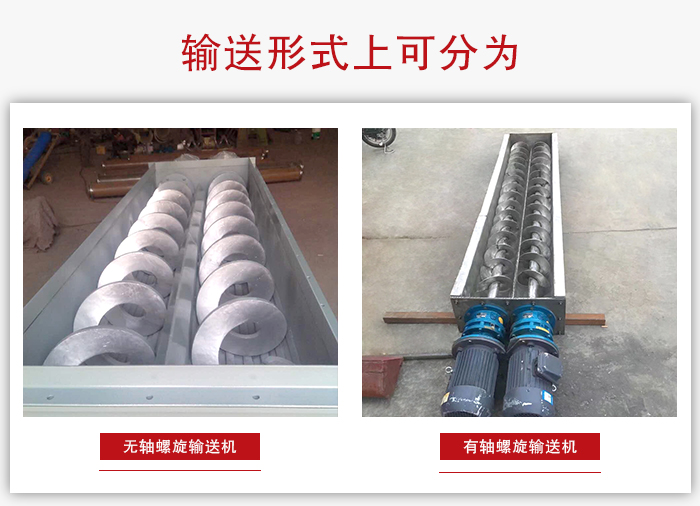

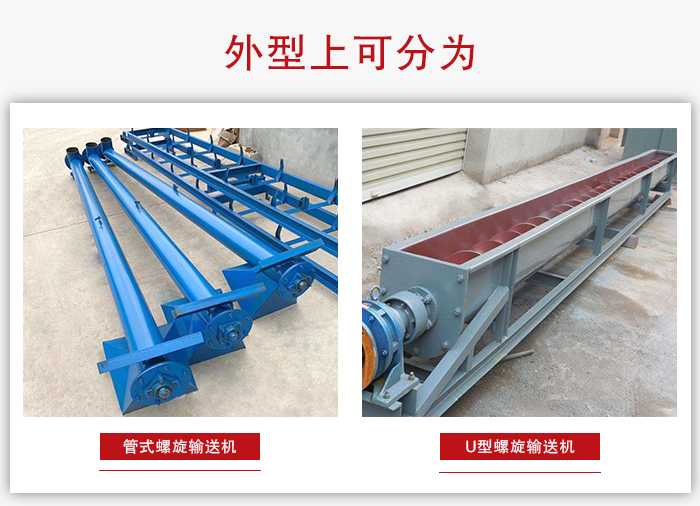

大漢圓管帶式輸送機在輸送形式上分為有軸圓管帶式輸送機和無軸圓管帶式輸送機兩種，在外型上分為管式圓管帶式輸送機和U型圓管帶式輸送機。

圓管帶式輸送機適用范圍

圓管帶式輸送機主要用于糧食、建材、冶金、化工、電力等行業對粉末、顆?；蛐K狀物料進行輸送任務，如水泥、混凝土、飼料、化肥、粉煤灰等物料，不宜輸送易變質的、粘性大的、塊度大的及易結塊的物料。

圓管帶式輸送機特點優勢

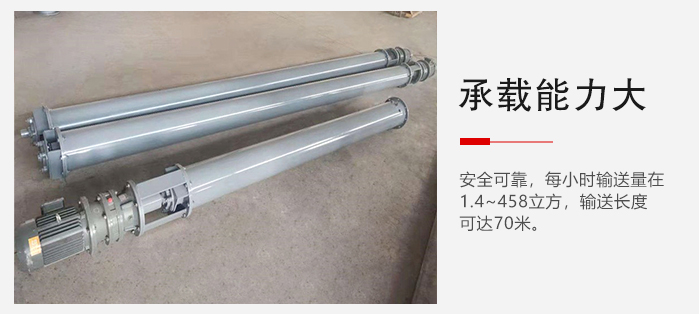

1、承載能力大、安全可靠，每小時輸送量在1.4~458立方，輸送長度可達70米；

2、適應性強、轉速高、確保物料可以快速均勻地輸送；

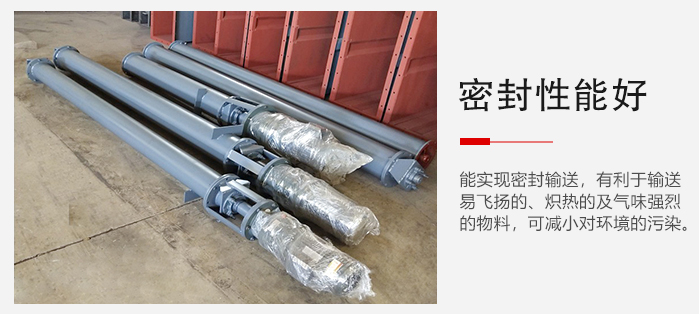

3、密封性能好，能實現密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染；

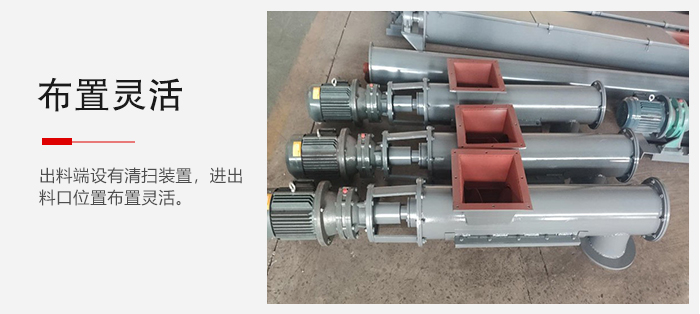

4、出料端設有清掃裝置，進出料口位置布置靈活；

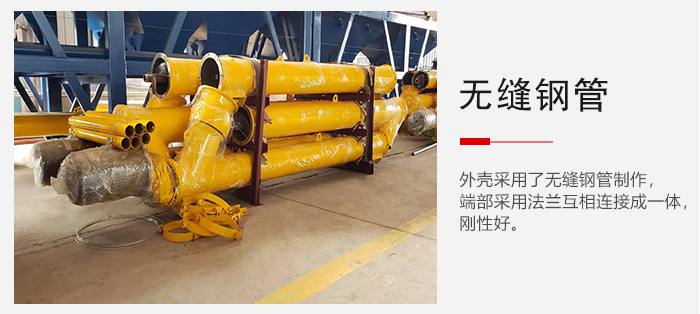

5、外殼采用了無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好；

6、采用較低速度運轉，運行平穩，節約能源；

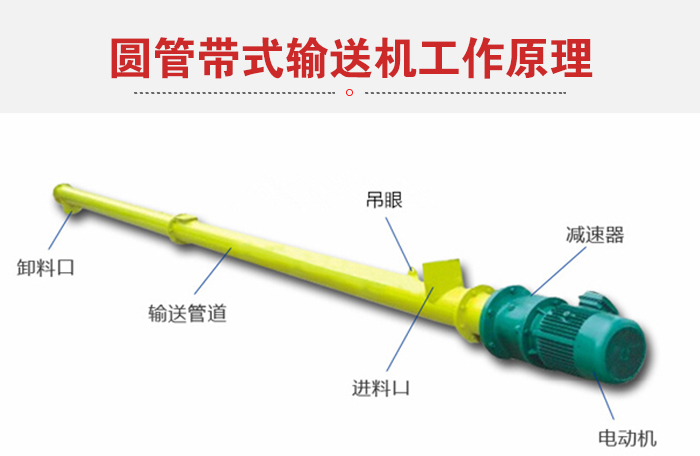

圓管帶式輸送機工作原理

圓管帶式輸送機主要由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動,其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。

圓管帶式輸送機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
