螺旋輸送機生產廠家不挑物料,不挑場景,可非標定制
輸送杏仁現場展示
輸送咖啡粉
輸送化工原料

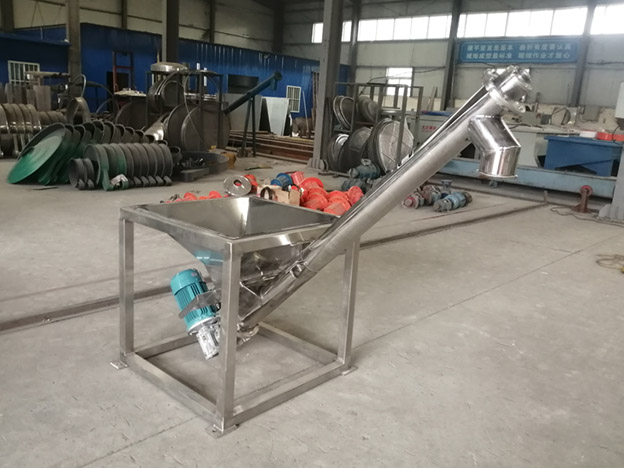

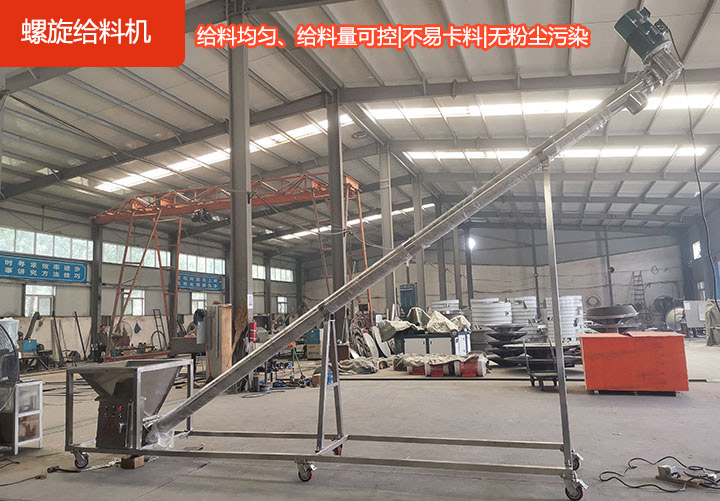

螺旋給料機也叫螺旋喂料機,主要用于傾斜之間輸送粉狀和顆粒狀物料,進料尺寸小于5mm,料倉及輸送管均采用不銹鋼材質(材質可根據客戶要求),確保原料在輸送過程中完全無污染,輸送管道采用封閉式設計,可有效防塵,可有效隔離衛生要求高或氣味大的物料,具有喂料均勻、密封性好、無粉塵污染等特點。

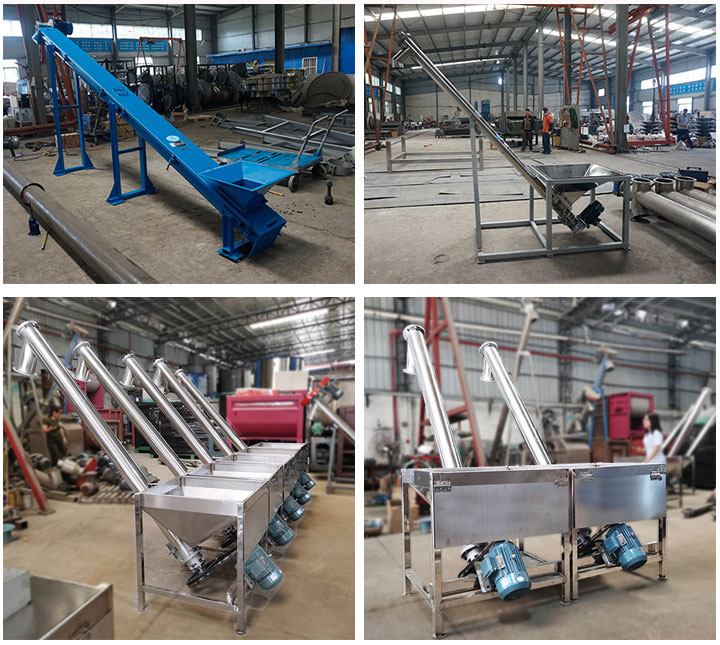

大漢螺旋給料機可根據用戶要求定做不同直徑、不同長度,不同傾角,并可配調速電機連續調節速度,達到定量喂料的目的。
規格型號 | 螺旋 直徑 (mm) |
螺距(mm) | 轉速(r/min) | 輸送量(m3/h) | 轉速(r/min) | 輸送量(m3/h) | 轉速(r/min) | 輸送量(m3/h) | 轉速(r/min) | 輸送量(m3/h) | |
小型 | 100 | 100 | 100 | 140 | 2.2 | 112 | 1.7 | 90 | 1.4 | 71 | 1.1 |
125 | 125 | 125 | 125 | 3.8 | 100 | 3.0 | 80 | 2.4 | 63 | 1.9 | |
160 | 160 | 160 | 112 | 7.1 | 90 | 5.7 | 71 | 4.5 | 56 | 3.6 | |
200 | 200 | 200 | 100 | 12.4 | 80 | 9.9 | 63 | 7.8 | 50 | 6.2 | |
中型 | 250 | 250 | 250 | 90 | 21.8 | 71 | 17.2 | 56 | 13.6 | 45 | 10.9 |
315 | 315 | 315 | 80 | 38.8 | 63 | 30.5 | 50 | 24.2 | 40 | 13.4 | |
400 | 400 | 355 | 71 | 62.5 | 56 | 49.3 | 45 | 38.6 | 36 | 31.7 | |
大型 | 500 | 500 | 400 | 63 | 97.7 | 50 | 77.6 | 40 | 62.0 | 32 | 49.6 |
630 | 630 | 450 | 50 | 138.5 | 40 | 110.8 | 32 | 88.6 | 25 | 69.3 | |
800 | 800 | 500 | 40 | 198.5 | 32 | 158.8 | 25 | 124.1 | 20 | 99.3 |
螺旋給料機有七種規格:螺旋直徑:150、200、250、300、400、500、600;十種標準轉數(數/分):20、30、35、45、60、75、90、120、150;螺旋機長度:從3米起到60米止,長度可自由選擇。

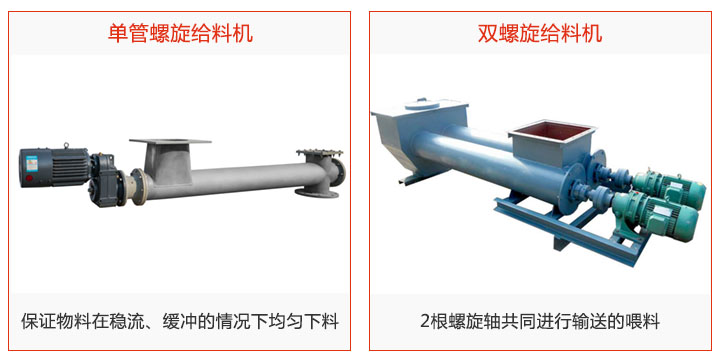

可分為兩種不同類型:
1)單管螺旋給料機:用于粉粒狀物料的均勻連續供料、卸料。它具有流量穩定、密封性好等特點。
2)雙螺旋給料機:利用2根螺旋軸共同進行輸送的喂料設備,2根螺旋軸共用,1個進料口及出料口。所以它具有給料量大、給料均勻等特點。在進料口上設有一個螺旋閘門,它可直接與料倉聯結,以控制料倉里物料的流量。
1、給料均勻,物料不易堵塞,還可通過安裝變頻電機來控制給料速度。

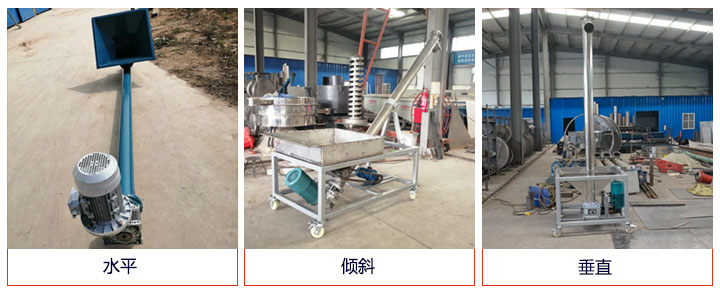

2、可以水平安裝,也能適應有角度的工況環境,甚至可以實現垂直輸送。
3、密封性好,避免了粉塵對環境的污染,同時改善了勞動條件。
4、喂送物料的輸送方向是可逆的,可同時向兩個方向喂送物料。
5、在輸送物料過程中還可完成混合、攪拌、松散、加熱和冷卻等工藝。
螺旋給料機主要由進料口、螺旋葉片、筒體、驅動裝置、出料口等部分組成。運行時,物料經進料口輸送到螺旋給料機的殼體后,物料在內部螺旋槽內受到離心力與管壁摩擦力的作用,隨著螺旋葉片一起轉動,并在重力的作用下沿螺旋槽下滑,從而使物料不斷向前推進輸送,最終均勻地由出料口排出。

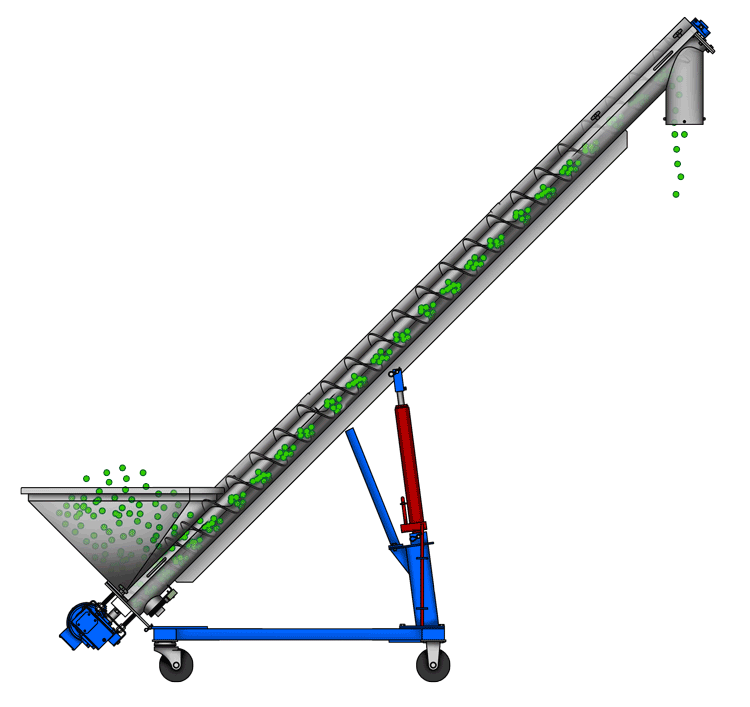

動畫模擬螺旋給料機輸送流程

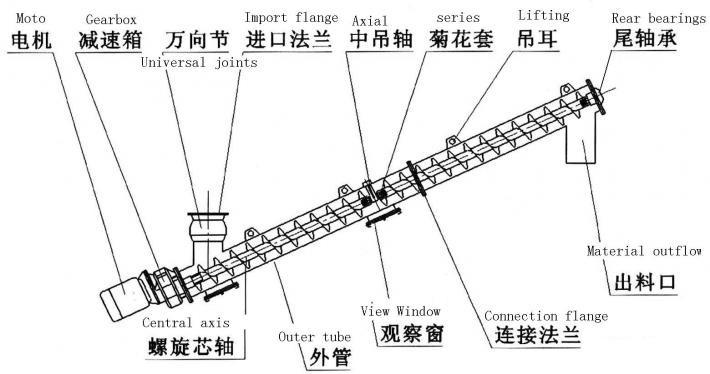

螺旋給料機分為單管和雙管兩種。它由卸料裝置、螺旋軸、進料裝置、傳動裝置等部件組成。
振動電機:進料電機和振動電機可單獨切換,控制振動幅度。該系統具有時間繼電器。每次按設定量設定時間,控制進料量。
料斗:料斗設計應考慮降低喂料螺桿的壓力,必要時增加減壓機構,以提高喂料精度。
封閉式機身可防止粉塵污染。
1、不同物料選型:主要包括物料的粘度、含水量、酸堿度、能否能被破碎等因素,對于不同的物料性質,所選擇的螺旋給料機型號也不同。 對于不同的螺旋葉片形式,在輸送小麥、大米等散布性好的物料時,應采用全面葉片;輸送粘度大、易粘連的油性物料時,應采用皮帶葉片,防止堵塞。同時,如果輸送原糧,不需要破碎,一般不用螺旋輸送給料機。
以有無中心軸設計來說,涉及到霧污水、污泥、生活垃圾的輸送計量,這類物料有一定黏性、纏繞性,就需要采用無中心軸設計,防止物料黏連在螺旋葉片上。
2、不同產量選型:常見的螺旋直徑通常有100mm、200mm、250mm、315mm、400mm、500mm、600mm等,可根據具體輸送量進行選擇或定制。因此,螺旋給料機的選擇必須確定每小時的輸送量。一般輸送量越大,螺桿直徑越大。 一定要根據具體的運輸量選擇合適的直徑和型號。
3、不同材質選型:碳鋼材質給料機是螺旋輸送機常用的一種材質,也是很多行業會選擇使用的螺旋輸送機,碳鋼材質成本較低,輸送量大、隔熱效果好,不需冷卻裝置,耗電少,但是在防腐防銹的效果上會差一點,但是也可以實現物料的正常輸送。不銹鋼螺旋給料機多用于食品、醫藥等對于衛生環境要求較高的行業或企業,不銹鋼材質耐酸堿、耐腐、耐磨損,螺旋管徑表面平整無凹陷或高低起伏的波浪面,無扭曲變形的現象,使用后清理也比較方便,它的壽命相比碳鋼材質的會比較長。
4、輸送速度選擇:不能為了提高計量輸送重量,而盲目要求高輸送速度。給料機的輸送速度不宜過大,否則會對螺旋葉片產生較大沖擊力,導致對葉片和U型槽體磨損加大,影響給料機使用壽命和計量效率。
5、使用現場環境:螺旋給料機的使用現場決定了設備的長度、傾斜角以及型號,針對不同的長度和傾斜角,給料機所需的功率、葉片厚度及管壁厚度都會有所不同。
部件 | 材質 | |
殼體 | 碳鋼 | 不銹鋼 |
螺旋主軸 | 45號鋼 | |
螺旋葉片 | 碳鋼 | |
兩頭端蓋 | 碳鋼 | |
吊軸承架 | 鑄鐵 | |
減速機殼體 | 鑄鐵 | |
聯軸器 | 45號鋼 | |
底座 | 碳鋼 |

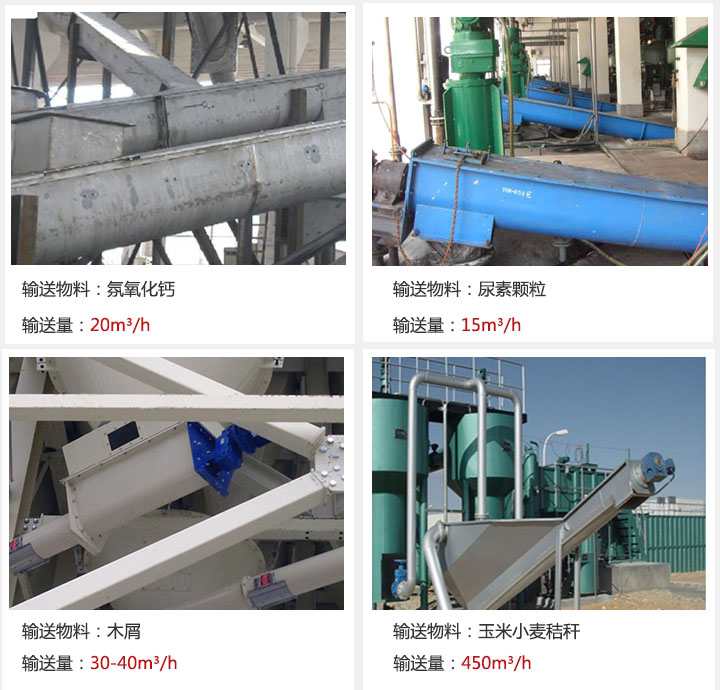

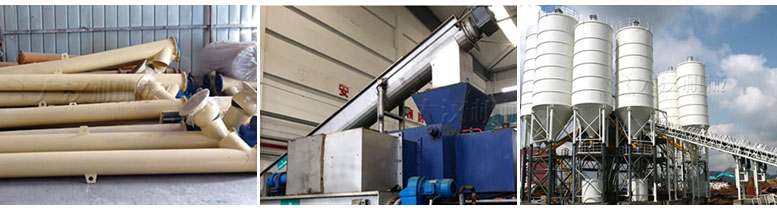

螺旋給料機用于將非粘性粉狀、顆粒狀和小顆粒物料從筒倉等儲存設備均勻地喂入接收設備。還具有輸送、密封、均質、混合等功能。它是一種水泥原料。物料均化,筒倉密封給料的常用設備,適用于建材、冶金、化工、電力、食品等行業。

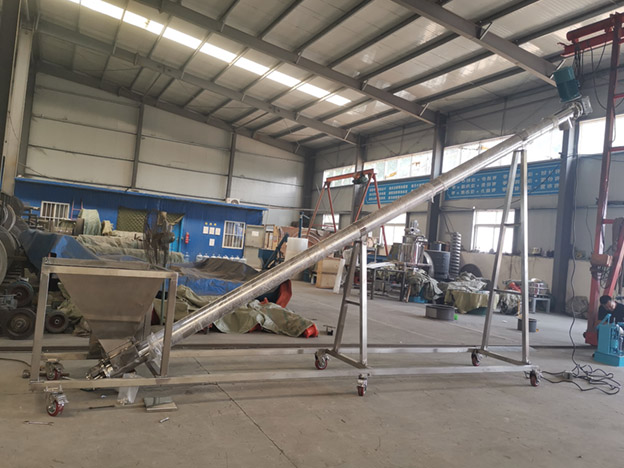

螺旋給料機運轉試機現場
一、螺旋給料機怎么防止堵料
1、合理挑選各技術參數,如轉速不能太大。
2、嚴格執行操作規程,做到無載啟動、空載泊車;確保進料接連均勻。
3、加大出料口或加長料槽端部,以處理排料不暢或來不及排料的問題。一起,還可在出料口料槽端部裝置一小段反旋向葉片,以防端部堵料。
4、對進入螺旋給料機的物料進行必要的整理,以防止大雜物或纖維性雜質進入機內引起阻塞。
5、盡可能縮小中心懸掛軸承的橫向尺度,以削減物料經過中心軸承時堵料的可能。
6、裝置料倉料位器和阻塞感應器,完成自動控制和報警。
7、在卸料端蓋板上開設一防堵活
二、螺旋給料機怎么防止溢料
1、物料水分大,集結在螺旋吊軸承上并逐漸加厚,使來料不易經過,應加強質料烘干。
2、物猜中雜物使螺旋吊軸承阻塞,應停機清除機內雜物。
3、傳動裝置失靈,未及時發現,應停機、修正傳動裝置。
三、預防電機燒毀
1、避免小鐵塊進入和使絞刀和機殼堅持必定空隙。
2、喂料均衡并在停機前把物料送完。
